Автоматический станок для скрутки бумажного шпагата FY-10K

Назначение оборудования

Оборудование предназначено для изготовления крученого бумажного шпагата различного диаметра из бумаги (бумажной ленты), плотностью 15-60 г/м2 (крафт, хлопчатая бумага). Применяется в т.ч. при изготовлении ручек к бумажным пакетам. FY-10K – одноголовочный станок, намотка производится на 1 катушку. FY-20K – двухголовочный станок. Намотка производится одновременно на 2 катушки.

Принцип действия

Бумажная лента с бобин, подвешенных на специальной стойке, входящей в комплект поставки, подается в узел скрутки шпагата.

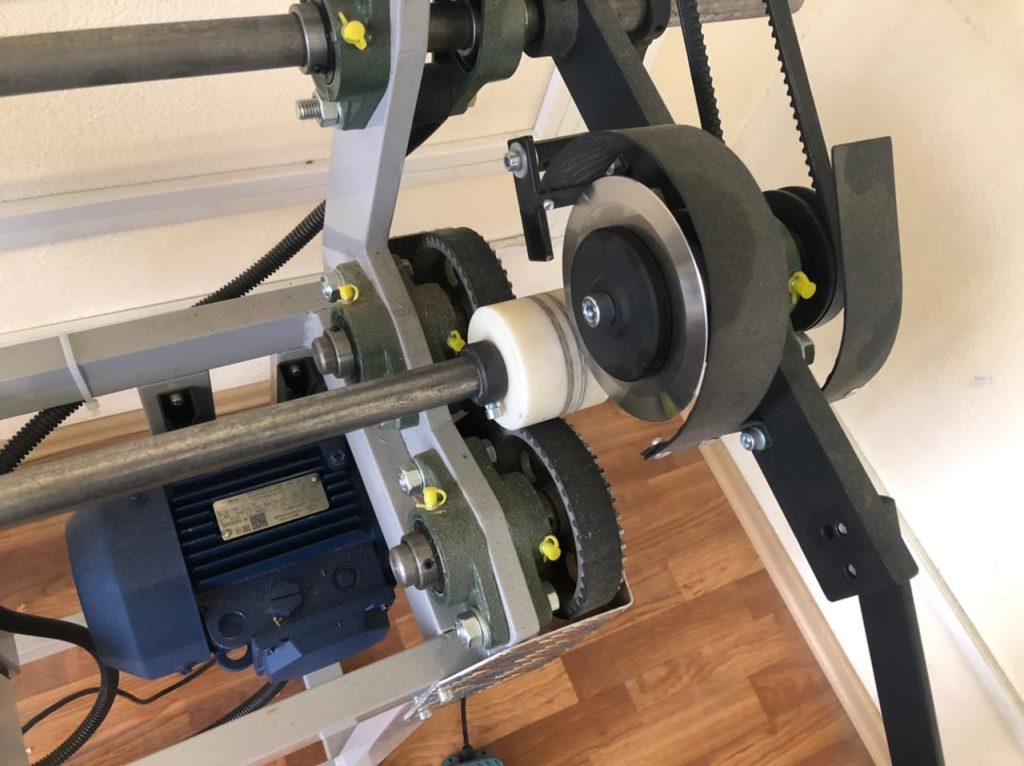

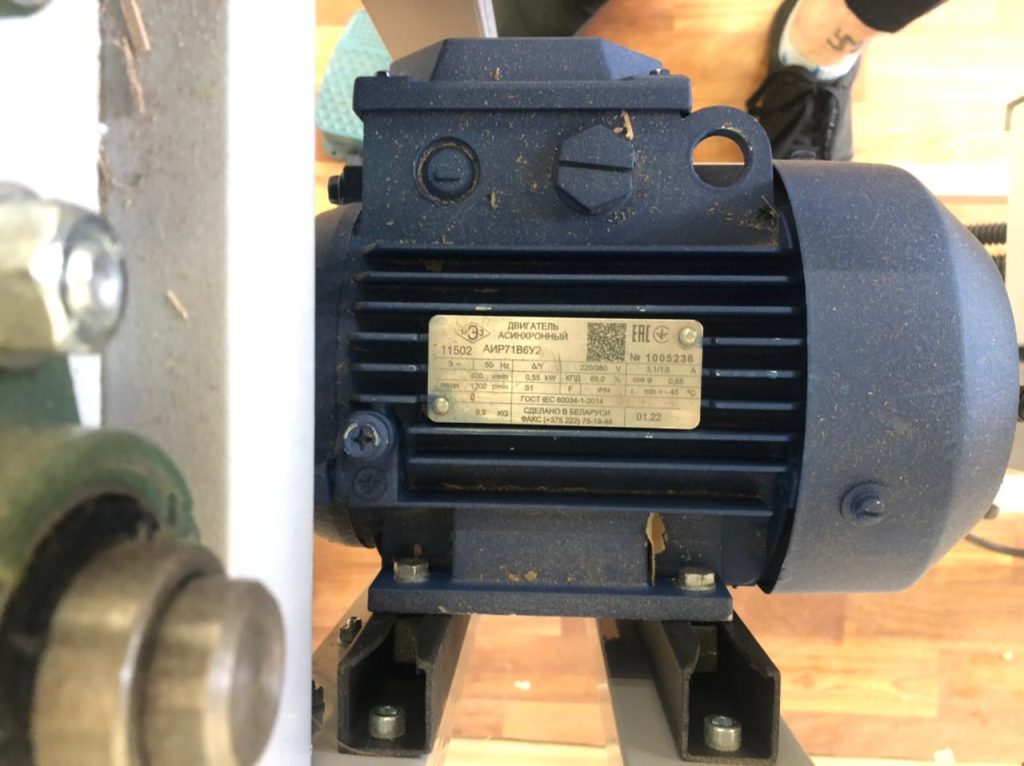

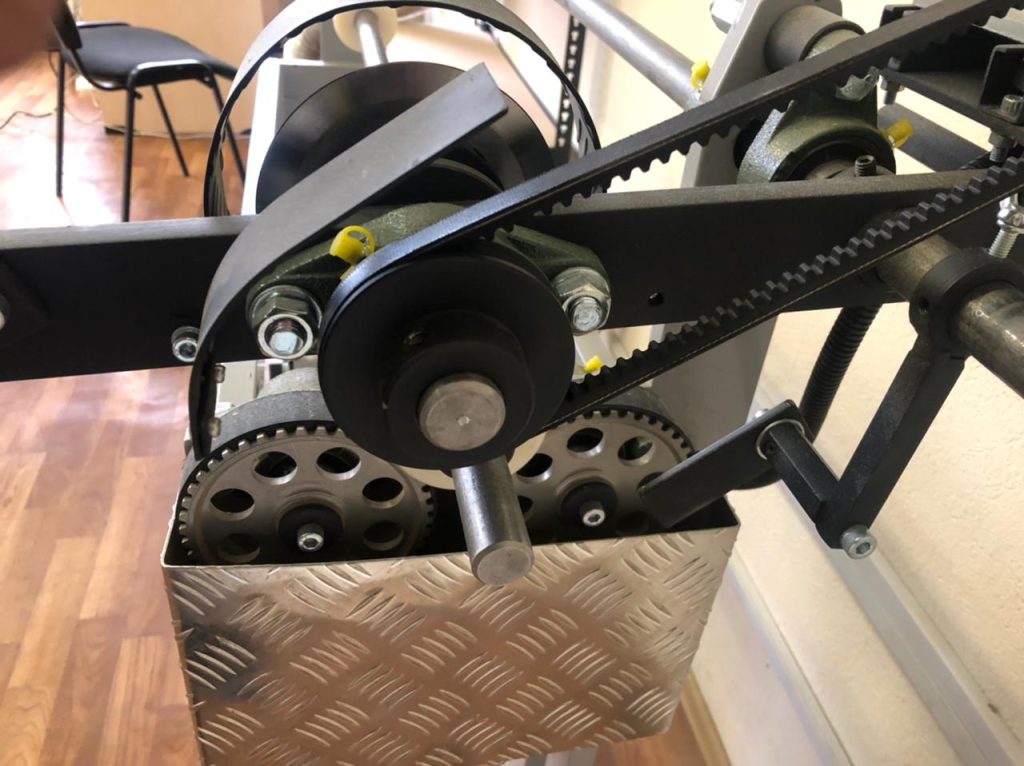

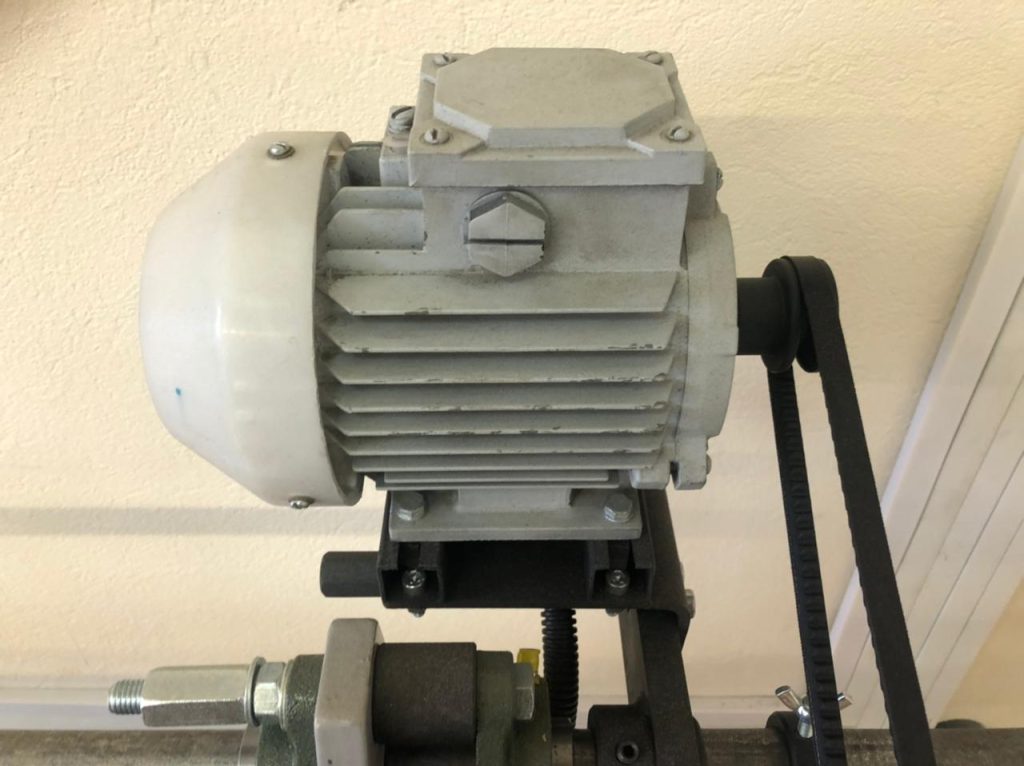

Узел скрутки выполнен в виде направляющей трубы, вращающейся относительно собственной оси, с ременным приводом от электродвигателя.

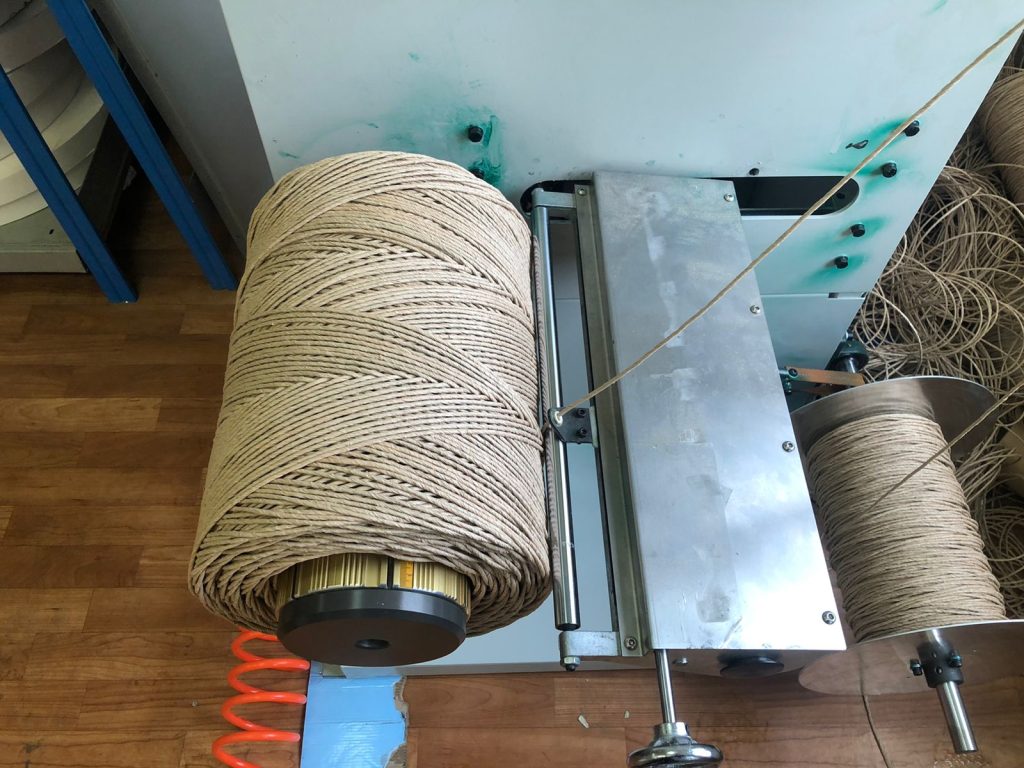

Намотка шпагата

производится на специальную съемную катушку, входящую в комплект поставки. Для равномерной намотки шпагата на катушку, станок оснащен канатоукладчиком.

Состав оборудования

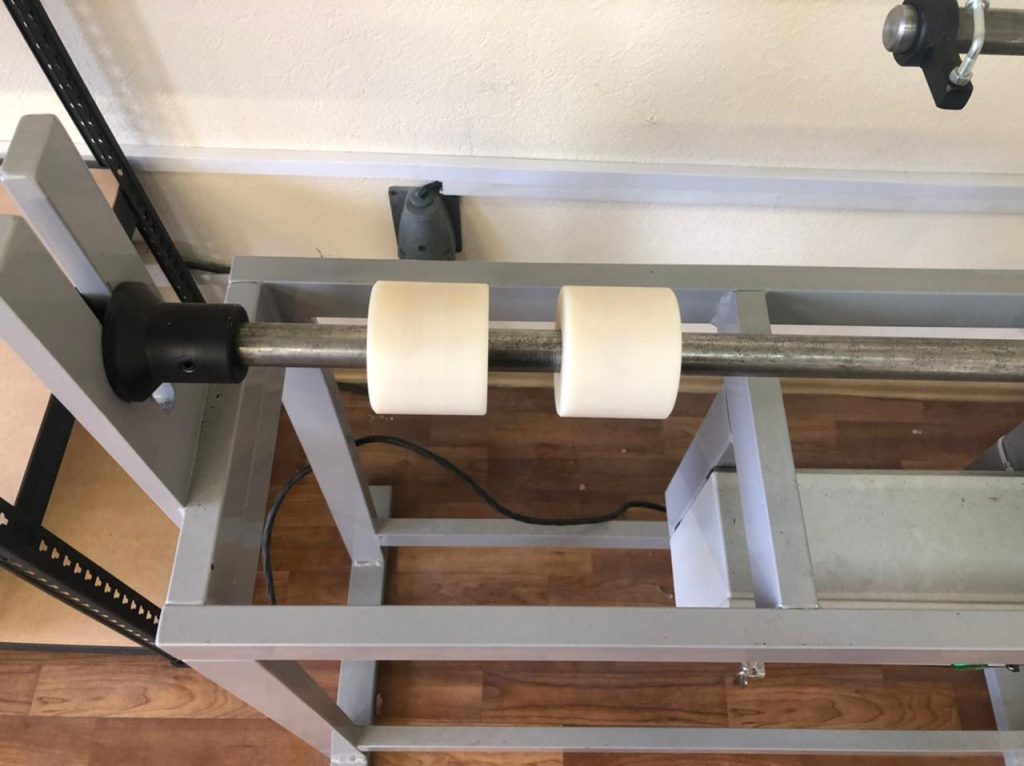

• Стойка для бобин
• Машина для скрутки шпагата
• Катушки для намотки шпагата

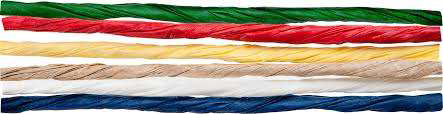

Примеры производимой продукции

Технические характеристики

Модель станка	FY-10K	FY-20K
Ширина бумажной ленты, мм	20-100
Диаметр шпагата, мм	3.0-5.0
Комплект дюз, мм	3 / 3.5 / 4 / 5
Рабочая скорость, м/мин	10-20	20-40
Плотность бумаги, г/м2	15-60
Потребляемая мощность, кВт	1.5	2.0
Питание, В	220
Габариты станка, мм (в собранном виде)	1580 х 1440 х 930	1580 х 1440 х 1000
Вес (брутто), кг	500	—

Станок для перемотки бумажного шпагата FY-400F

Назначение оборудования

Станок FY-400F предназначен для перемотки бумажного шпагата со съемной катушки станка для скрутки бумажного шпагата в безгильзовую катушку с заданными минимальными значениями внутреннего диаметра.

Технические характеристики

Модель станка	FY-400F Стандартное исполнение
Диаметр шпагата, мм	3.0-6.0
Скорость перемотки, м/мин	80-150
Наружный диаметр катушки, мм	600
Внутренний диаметр катушки, мм	250
Ширина катушки, мм	400
Управление приводом	Частотное управление скоростью двигателя
Потребляемая мощность, кВт	2.2
Габариты станка, мм	1050 х 800 х 1200
Вес (нетто), кг	200
